常見的端子

第一個應該是大家再熟悉不過的端子,不論是在 MP3 隨身聽、電腦音效卡都會看到. x*

這種接頭,這種接頭有幾個常見的名字:

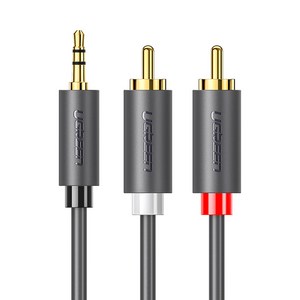

‧3.5mm 立體聲

‧1/8"

‧小耳機插頭

‧Mini Phone Jack 或 Mini Jack

3.5mm 或 1/8" 是指他的直徑,立體聲是因為這種端子通常用來傳送立體聲的訊號,

TRS 是指端子被兩圈絕緣環分成三段,分別是 Tip (頂端),Ring (中環) 和 Sleeve (套筒)4

小耳機插頭是這種端子最常見的應用方式,而 Mini 是相較於大尺寸 6.3mm 的 Phone

Jack*所以叫做 mini。我喜歡叫他 3.5mm TRS,這樣最精確,因為這種插頭不一定是攜帶

立體聲訊號,也不一定是拿來接耳機,甚至也有非三段構造的 (只有 Tip 和 Sleeve 通

常叫單音插頭),但/是叫他 3.5mm TRS 時就是針對這種構造,而不預設他是拿來做什麼

用的這種接頭通常有三種用法,這三種用法是互不相容的不能隨便亂插,第一種就是拿

來傳送立體聲訊號或是接耳機,基本上這兩種用法是一樣的,訊號電壓也差不多,最大

電壓大概是在 0.5V~2.0V 之間,只是當拿來接耳機時電路端需要有比較大的電流推力。

當拿來傳送立體聲訊號時 Tip 是左聲道,Ring 是右聲道,Sleeve 則是接地。

第二種用法大家也常見到,就是拿來接電腦用的背駐極電容麥,一般小型賣、耳麥、

蛇頸麥都是同類型的,當拿來接背駐極電容麥時,Tip 是麥克風音頭送往音效卡的訊號,

Ring 是音效卡送給麥克風需要的工作電壓,Sleeve 一樣是地。麥克風的訊號的電壓大

約在 0.03V,而音效卡供給的工作電壓是 5V。

第三種用法可能稍微少見一點,背駐極麥克風還有立體聲的版本,當立體聲使用時

Tip 是左聲道,Ring 是右聲道,Sleeve 是接地,但是 Tip 和 Ring 除了送音頭的訊號給

錄音座以外,還要從錄音座提供 5V 電壓讓音頭可以工作,利用電容器將交流訊號和直

流供電隔開,就可以用同一條線做兩件事情。

所以就像一開始說的,同樣是 3.5mm TRS,但是在不同應用範圍時裡面帶的訊號是

是不一樣的,所以不是看起來頭一樣就能隨便亂插。

第二種端子同樣非常的普遍,不論音響、電視、DVD、電視遊樂器等等等全都看得到,

這種接頭也有好幾個常見的名字:

‧RCA 端子

‧梅花端子/蓮花端子

‧紅白 AV 端子

RCA 是最早開發這種端子的公司,梅花或蓮花可能是指早期這種端子的接地端常做

成一瓣一瓣像花瓣的造型,而紅白 AV 端子則是台灣電視機規格裡,大家習慣叫黃

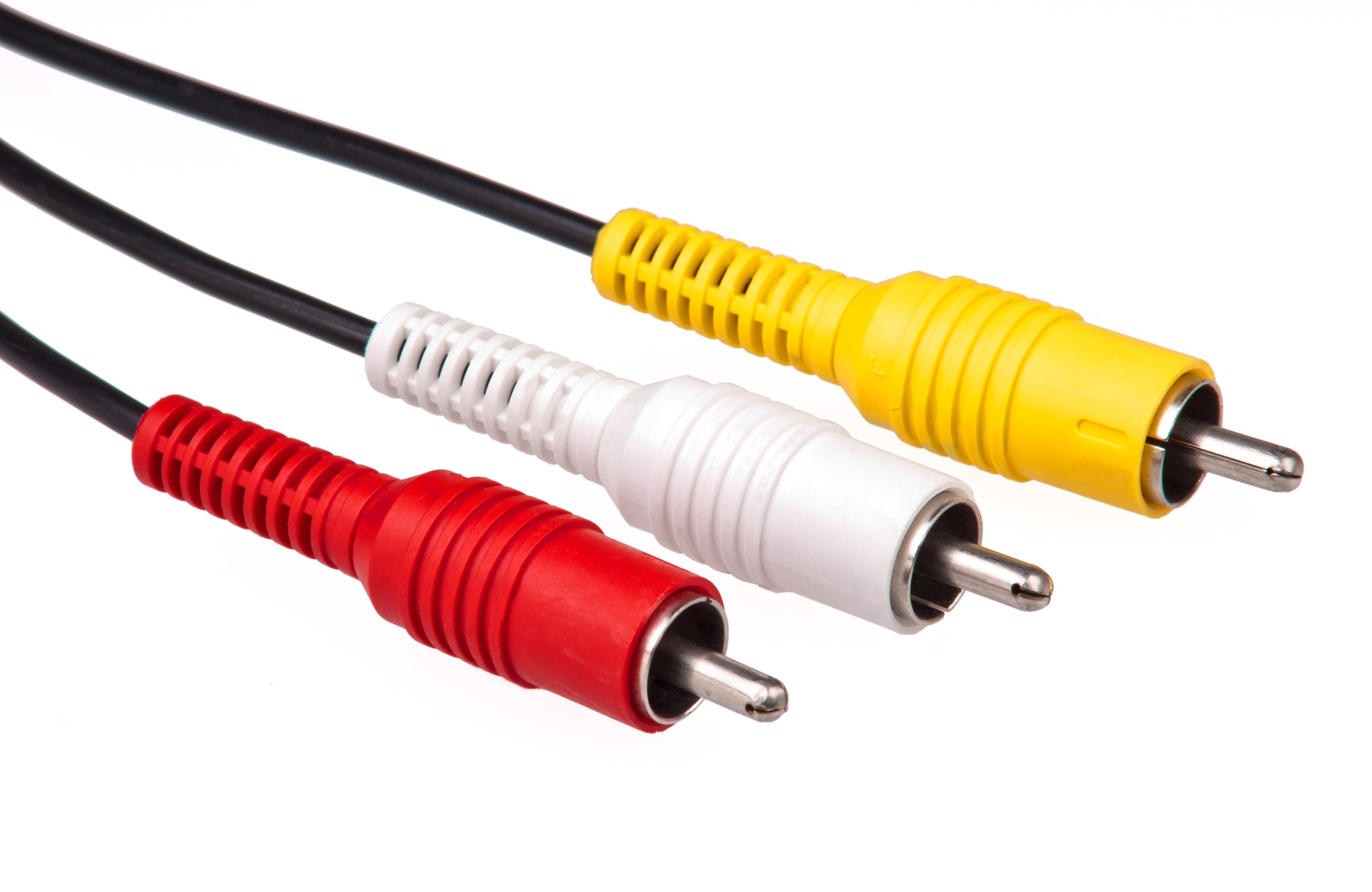

紅三色一組的 RCA 端子為 "AV" 端子,其中黃色是負責視訊,紅色白色是負責音訊的。

我個人習慣叫他 RCA,同樣也因為這只針對構造而不暗示用途,因為同樣這種端子

也有很多不同的用途,而最常見的還是拿來傳遞音頻訊號,當傳遞立體聲音頻訊號時,

紅色是右聲道,白色是左聲道,也有一些廠商會用黑色代替白色,一般 RCA 所攜帶的

音頻訊號最大電壓也是 0.5V~2V 之間,但 RCA 最早是設計用來傳遞黑膠唱片拾音頭的

訊號,拾音頭的訊號非常小,大概只有 1mV 以下,但現在很少家裡人還有黑膠唱機了,

所以原則上在機器上看到紅白雙色的 RCA 端子時,大致上可以假設這是音頻用的插座。

隨著環繞聲道的流行,業界也有為其他聲道訂定端子色碼,這邊就不多說了。

第二種用途就是拿來傳遞複合視訊,也就是我們常見的黃色 AV 端子。

第三種用途是拿來傳遞色差視訊,通常是用紅色、綠色、藍色三個一組的 RCA 端子。

第四種用途是拿來傳遞立體聲 PCM 編碼或多聲道 AC3、DTS 編碼的數位音訊,也叫

S/PDIF 或 COAXIAL 端子,做這種用途時通常是黃色或橘色的端子。

原則上不管是用來送類比音訊、視訊、色差或是數位音訊,線的基本結構都是一樣的,

如果傳遞距離短的話 (如兩米以內),最低規格的音訊用端子線也能拿來傳遞視訊或數位

音訊,但因為視訊和 S/PDIF 的頻寬比類比音訊大,隨著距離的拉長,線材和接頭的高

頻阻抗特性就會影響到信號的傳遞,所以有所謂 75Ω 線,75Ω 線是指線材內外導體的

直徑以及絕緣層材料所決定的高頻阻抗,而不是串一個 75Ω 電阻上去就叫 75Ω 線。

至於所謂的 "發燒線" 就不在這邊討論的範圍,每種 "發燒線" 背後都有一套理論解釋

他的優越性,不過大家至少先 "用對線" 有多的錢再來 "發燒"~

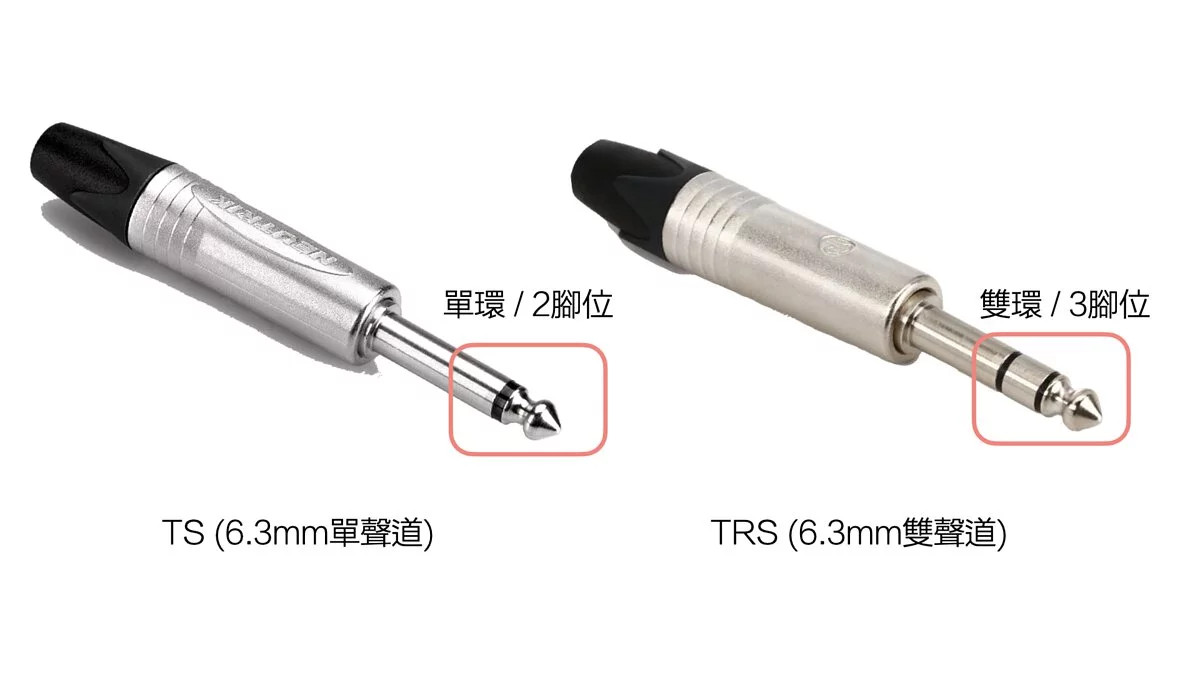

第三種要介紹的端子常見的有兩類,如上面照片所示,一種只有一個絕緣環,另一種

有兩圈絕緣環,常見的名稱包括:

單環:

‧單音 Phone Jack

‧6.3mm

‧1/4"

‧麥克風插頭

雙環:

‧Stereo Phone Jack

‧6.3mm

‧1/4"

‧大耳機插頭

當然我最喜歡的名稱還是 6.3mm TS 和 TRS ,6.3mm TS 現在最常看到的用途:

就是在家用的動圈式麥克風,裡面攜帶的訊號電壓大概只有幾個 mV,但是也有部分專

業後級擴大機會用這種端子做喇叭線,裡面攜帶的訊號則可能高達數十伏特,所以也不

是看到這種插座就可以亂插,如果把麥克風插到後級擴大機的 output 恐怕馬上就報銷

6.3mm TRS 一般最常見的用途是大耳機插頭,當他用作這個功能時,Tip 送的是左

聲道的訊號,Ring 送的是右聲道訊號,Sleeve 是接地,但是在一些體積比較小的專業

設備中,6.3mm TRS 也被用來傳送平衡訊號,當用作平衡訊號時,Tip 是正相訊號,Ring

是反相訊號,通常這兩種用途誤插不會造成什麼傷害,但是聲音會出問題一聽就知道,

最常見的失誤就是把一般家用紅白 RCA 的輸出,經過轉接線變成 3.5mm TRS,然後再

轉成 6.3mm TRS 最後插進單音平衡式輸入,這樣最後聽到的音樂是沒有人聲也沒有低

音的。

最後一個要介紹的是 XLR 端子,又叫做佳能頭 (Cannon),一般比較常見的是 XLR

母座,也就是在麥克風線靠近麥克風本體的那一頭,上面照片這張是公座。

XLR 端子由於機械和電子特性的優點,所以大量用在專業音響系統上,最常見的是

有三支針腳的 XLR 端子。XLR 通常是用來攜帶平衡式信號,PIN 1 是接地、PIN 2 是;

正相訊號 (HOT+),PIN3 是反相訊號 (COLD-)。XLR 除了攜帶類比平衡訊號以外,也

用在傳送數位平衡訊號 (AES/EBU),不過用到 AES/EBU 的機器在家用機甚至半專業系

統也看不到,所以不太需要擔心到差錯的問題。

XLR 端子在一般使用者比較容易碰到的問題,就是在很多半專業混音器上常常同一個

軌道有提供 XLR 也有提供 6.3mm 兩種輸入,而使用者把家用麥克風 (6.3mm TS 的頭)

拿了就往 6.3mm 的插座插,結果發現音量不夠聲音也有問題,這是因為習慣上,一般

混音器或是前級放大器上,只有 XLR 端子會接到麥克風前級線路,才能提供足夠的增

益,而 6.3mm 比較常用在 Line-level 訊號的連接。
